不锈钢零件加工是机械加工中高难度、高精度的细分领域

来源：亚洲狼人精品一区二区三区　发布时间： 2026/1/31 14:27:54

概述：不锈钢零件加工是机械加工中高难度、高精度的细分领域，因不锈钢材料特性（高硬度、高韧性、易粘刀、导热差），加工工艺、刀具选择、参数设置均有特殊要求，广泛应用于航空航天、医疗器械、食品机械、五金配件、电子设备等领域。

不锈钢零件加工是机械加工中高难度、高精度的细分领域，因不锈钢材料特性（高硬度、高韧性、易粘刀、导热差），加工工艺、刀具选择、参数设置均有特殊要求，广泛应用于航空航天、医疗器械、食品机械、五金配件、电子设备等领域。

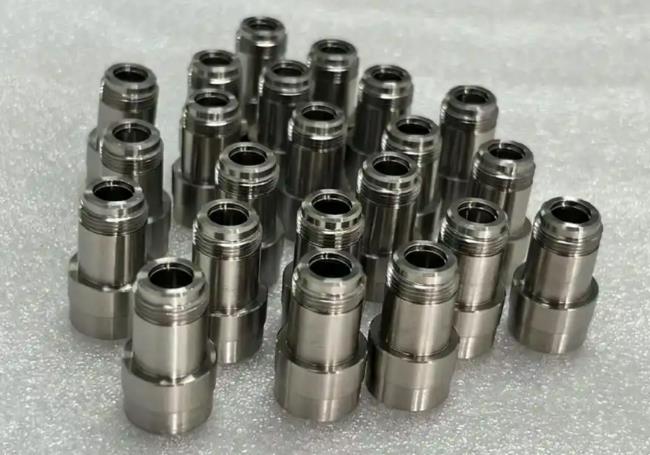

一、常见加工不锈钢材质及特性
不同不锈钢牌号加工难度差异极大，核心分为三类，是工艺制定的基础：
奥氏体不锈钢（最常用，加工难度高）
代表牌号：304、316L、321
特性：无磁性、耐腐蚀性极强、塑性韧性高、加工硬化严重、切削时易粘刀、导热系数仅为碳钢的1/3，切削温度易飙升，是加工中最主流也最棘手的材质。
马氏体不锈钢（可热处理，硬度高）
代表牌号：410、420、440C
特性：可通过淬火提升硬度（HRC40以上），切削时刀具磨损快，适合做耐磨、高强度零件（如刀具、轴类），加工需兼顾硬度与精度。
铁素体不锈钢（加工难度低）
代表牌号：430
特性：塑性较好、加工硬化弱，切削性能接近低碳钢，适合做装饰件、结构件，加工工艺相对简单。
二、核心加工工艺及要点
不锈钢零件加工以车削、铣削、钻削、磨削为主，精密件还涉及线切割、CNC加工中心，不同工艺需针对性优化：
1. 车削加工（轴类、套类、盘类零件核心工艺）
加工难点：易产生积屑瘤、表面粗糙度差、刀具磨损快、细长件易变形。
关键解决方案：
刀具选择：优先用硬质合金涂层刀具（如TiCN、TiAlN涂层），刃口磨锋利，前角取5°~15°（奥氏体不锈钢适当减小，避免崩刃），后角8°~12°，减少加工硬化。
切削参数：低速大进给（避免高速加剧加工硬化），切削速度Vc=30~80m/min（304钢），进给量f=0.1~0.3mm/r，背吃刀量ap≥0.5mm（避开硬化层）。
冷却润滑：必须用极压切削液（如硫化切削油、水基极压乳化液），大流量冲刷，降低切削温度，减少粘刀。
2. 铣削加工（平面、槽型、复杂轮廓零件）
加工难点：铣削为断续切削，不锈钢韧性大易缠屑，复杂轮廓易震刀，表面易留刀纹。
关键解决方案：
刀具：选用整体硬质合金立铣刀（4 刃以上，螺旋角35°~45°），涂层选AlTiN（耐高温），粗加工用大容屑槽刀具，精加工用小半径圆角刀具。
切削参数：粗铣Vc=40~60m/min，进给fz=0.05~0.15mm/齿；精铣Vc=60~100m/min，fz=0.03~0.08mm/齿，采用顺铣（减少加工硬化，提升表面质量）。
排屑与冷却：采用高压冷却，分段铣削，及时清理切屑，避免切屑划伤零件表面。
3. 钻削与镗削（孔类零件，精度要求高）
加工难点：钻孔易偏斜、排屑困难、孔壁粗糙度差，深孔加工易断刀；镗孔易出现锥度、椭圆度。
关键解决方案：
钻孔：用含钴高速钢钻头或硬质合金钻头，顶角130°~140°（增大散热面积），先打中心孔定位，浅钻多次退刀排屑，深孔采用啄钻工艺。
镗孔：粗镗留0.3~0.5mm 余量，精镗用微调镗刀，切削速度略高于车削，保证孔的圆度和圆柱度（精密件可达IT7~IT6 级）。
4. 磨削加工（高精度表面、淬火不锈钢）
适用场景：淬火马氏体不锈钢、精密配合面（如轴承位、密封面），精度可达IT5级，表面粗糙度Ra≤0.4μm。
关键要点：选用白刚玉（WA）或铬刚玉（PA）砂轮，硬度中软（K~J），粒度46#~80#；磨削时减小进给量，充分冷却，避免表面烧伤、裂纹。

三、不锈钢加工核心痛点及通用解决办法

加工硬化严重
原因：奥氏体不锈钢切削时晶格畸变，表面形成硬化层，后续加工易崩刀、尺寸超差。
解决：一次切削深度避开硬化层，刀具保持锋利，避免低速空切、反复切削。
易粘刀、积屑瘤
原因：不锈钢韧性大，切削时金属屑粘附在刀具刃口，破坏表面质量、加速刀具磨损。
解决：选用抗粘刀涂层刀具，优化切削液，适当提高切削速度（破坏积屑瘤形成条件）。
切削温度高、刀具磨损快
原因：导热差，热量集中在刃口，刀具易氧化、磨损。
解决：大流量极压冷却，选用耐高温涂层刀具，合理降低切削速度，延长刀具寿命。
零件变形
原因：薄壁件、细长件切削应力大，温度变化导致变形。
解决：粗精加工分开，粗加工后去应力退火，精加工采用小余量、低应力切削，薄壁件用专用工装夹紧。
四、精度与表面质量控制
尺寸精度：常规不锈钢零件可达IT7~IT8级，精密CNC加工可达IT6~IT5级，关键尺寸需用千分尺、三坐标测量仪检测。
表面粗糙度：精车/精铣可达Ra1.6~0.8μm，磨削可达Ra0.4~0.1μm，医疗器械、食品级零件需后续抛光（电解抛光、机械抛光）至Ra≤0.2μm。
去应力处理：复杂件、薄壁件加工后需进行去应力退火（304 钢：250~350℃保温2~4h），消除切削应力，防止使用中变形。
五、典型应用零件示例
通用五金：不锈钢螺丝、螺母、法兰、接头、垫片；
医疗器械：手术器械、植入件、内窥镜配件（316L，耐蚀、无菌）；
食品机械：搅拌轴、阀门、料斗配件（卫生级，无毛刺、易清洁）；
航空航天：发动机配件、仪表壳体（高强度、耐高温不锈钢）。

上一篇: 不锈钢件加工是制造业中的关键环节　
下一篇: 没有了

相关新闻
